压缩机为制冷系统中的核心设备，只有通过它将电能转换为机械功，把低温低压气态制冷剂压缩为高温高压气体，才能保证制冷的循环进行。

制冷维修技术－压缩机分类概述与故障分析

一、容积式：靠改变工作腔的容积，将周期性吸入的定量气体压缩。

1. 往复活塞式：靠活塞的往复运动来改变汽缸的工作容积。

依外部构造分为：

① 全封闭：制冷量小于60KW，多用于空调机和小型制冷设备中。

驱动电机和运动部件封闭在同一空间里，结构紧凑，密封性好，噪声低。但功率较小，不易维修。

常见品牌：法美巴西 泰康，法 美优乐，美 谷轮﹑ 布里斯托，丹麦 丹佛斯，意大利 恩布拉克﹑ 伊莱克斯，日本 日立﹑ 松下﹑ 东芝﹑ 三洋， 三菱﹑DAKIN大金，韩LG，中国春兰等。

② 半封闭：制冷量60～600KW，可用于各种空调﹑制冷设备中。

由曲轴箱机体与电机外壳共同构成密闭的空间，工作稳定寿命长，制冷能力较大，可用于多种工况，可维修，但噪声稍高。分为单级压缩型（常规型，碟阀型，卸载型，连通型）和双级压缩型。

常见品牌：美德 谷轮，德 比泽尔﹑ 博克﹑ 格拉索，意大利 富士豪﹑ 莱富康，日本 三菱﹑ 日立﹑ 三洋，中国泰州雪梅﹑大连冰山﹑南京五洲等。

③ 开启式

压缩机和电机分别为两个设备于外部连接，结构复杂笨重，工作不稳定，已近于淘汰。

2. 回转式：靠回转体的旋转运动来改变汽缸的工作容积。

依内部构造分类：

① 滚动转子式：制冷量8～12KW，多用于小型空调机和制冷设备中。

为全封闭式，结构紧凑，密封性好，噪声低。但功率较小，不易维修。

常见品牌：日本 三菱﹑ 日立﹑ 松下﹑ 三洋﹑ 东芝，中国庆安﹑黄石东贝等。

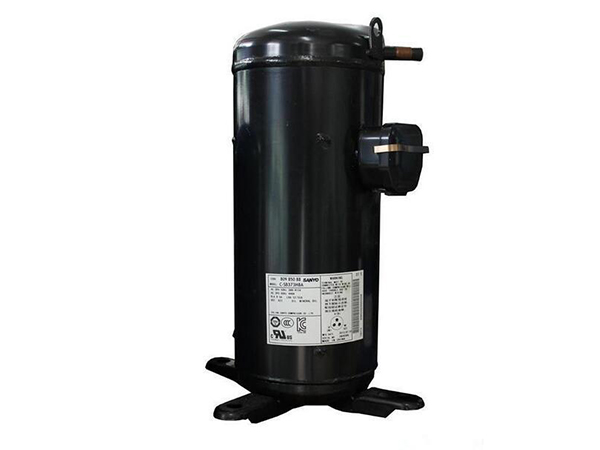

② 涡旋式：制冷量8～150KW，可用于各种空调﹑制冷设备中。

为全封闭式，结构简单紧凑，工作性能高，密封性好，噪声低，为今后主导机型。

常见品牌：美德 谷轮，法 美优乐，日本 日立﹑ 松下﹑ 大金﹑ 三洋，中国春兰等。

③ 螺杆式：制冷量100～1200KW，可用于大中型空调﹑制冷设备中。

为半封闭式，结构紧凑，工作性能高，制冷能力大并可进行无级调节，但润滑油系统较复杂，噪声较高。分为单，双螺杆型。

常见品牌：德 比泽尔﹑ 格拉索，意大利 富士豪﹑ 莱富康﹑ 多菱，日本 日立﹑ 大金﹑ 三菱重工﹑ 神钢 ，韩国 ，国外 ，台湾复盛﹑汉钟，中国重庆嘉陵﹑大连冰山等。

二、离心式：靠离心力的作用，连续将吸入的气体压缩。

制冷量最大可达30000KW，用于大型空调﹑制冷设备中。

工作稳定，性能高寿命长，制冷能力大，可进行无级调节。

常见品牌：美TRANE特灵﹑CARRIER开利﹑YORK约克和MCQUAY麦克维尔，日本MITSUBISHI三菱重工﹑HITACHI日立和EBARA，瑞士SULZER，韩国和中国厂家等。

压缩机常见故障分析(1)--电机烧毁

电动机压缩机（以下简称压缩机）的故障可分为电机故障和机械故障(包括曲轴，连杆，活塞，阀片，缸盖垫等)。机械故障往往使电机超负荷运转甚至堵转，是电机损坏的主要原因之一。

电机的损坏主要表现为定子绕组绝缘层破坏（短路）和断路等。定子绕组损坏后很难及时被发现，最终可能导致绕组烧毁。绕组烧毁后，掩盖了一些导致烧毁的现象或直接原因，使得事后分析和原因调查比较困难。

然而，电机的运转离不开正常的电源输入，合理的电机负荷，良好的散热和绕组漆包线绝缘层的保护。从这几方面入手，不难发现绕组烧毁的原因不外乎如下六种：(1)异常负荷和堵转；(2)金属屑引起的绕组短路；(3)接触器问题；(4)电源缺相和电压异常；(5)冷却不足；(6)用压缩机抽真空。实际上，多种因素共同促成的电机损坏更为常见。

1、异常负荷和堵转

电机负荷包括压缩气体所需负荷以及克服机械摩擦所需负荷。压比过大，或压差过大，会使压缩过程更为困难；而润滑失效引起的摩擦阻力增加，以及极端情况下的电机堵转，将大大增加电机负荷。

润滑失效，摩擦阻力增大，是负荷异常的首要原因。回液稀释润滑油，润滑油过热，润滑油焦化变质，以及缺油等都会破坏正常润滑，导致润滑失效。回液稀释润滑油，影响摩擦面正常油膜的形成，甚至冲刷掉原有油膜，增加摩擦和磨损。压缩机过热会引起使润滑油高温变稀甚至焦化，影响正常油膜的形成。系统回油不好，压缩机缺油，自然无法维持正常润滑。曲轴高速旋转，连杆活塞等高速运动，没有油膜保护的摩擦面会迅速升温，局部高温使润滑油迅速蒸发或焦化，使该部位润滑更加困难，数秒钟内可引起局部严重磨损。润滑失效，局部磨损，使曲轴转动需要更大力矩。空压机维修.小功率压缩机（如冰箱，家用空调压缩机）由于电机扭矩小，润滑失效后常出现堵转（电机无法转动）现象，并进入“堵转－热保护－堵转”死循环，电机烧毁只是时间问题。而大功率半封闭压缩机电机扭矩很大，局部磨损不会引起堵转，电机功率会在一定范围内随负荷而增大，从而引起更为严重的磨损，甚至引起咬缸（活塞卡在气缸内），连杆断裂等严重损坏。

堵转时的电流（堵转电流）大约是正常运行电流的4－8倍。电机启动瞬间，电流的峰值可接近或达到堵转电流。由于电阻放热量与电流的平方成正比，启动和堵转时的电流会使绕组迅速升温。空压机配件.热保护可以在堵转时保护电极，但一般不会有很快的响应，不能阻止频繁启动等引起的绕组温度变化。频繁启动和异常负荷，使绕组经受高温考验，会降低漆包线的绝缘性能。

此外，压缩气体所需负荷也会随压缩比增大和压差增大而增大。因此将高温压缩机用于低温，或将低温压缩机用于高温，都会影响电机负荷和散热，是不合适的，会缩短电极使用寿命。

绕组绝缘性能变差后，如果有其它因素（如金属屑构成导电回路，酸性润滑油等）配合，很容易引起短路而损坏。

2、金属屑引起的短路

绕组中夹杂的金属屑是短路和接地绝缘值低的罪魁祸首。压缩机运转时的正常振动，以及每次启动时绕组受电磁力作用而扭动，都会促使夹杂于绕组间的金属屑与绕组漆包线之间的相对运动和摩擦。棱角锐利的金属屑会划伤漆包线绝缘层，引起短路。
